品牌：科易连
产地：深圳
品牌：深圳科易连
起订：1台
供应：1000台
发货：10天内
| 产地 | 深圳 |
|---|---|
| 品牌 | 深圳科易连 |
| 型号 | KYL-368 |
主要特点
1、采用TCXO，数字PLL等选进技术，稳定性高；
2、内置调制解调器，直接进行数据传输，空中数率1200/2400可选；
3、体积小巧，可方便地嵌入到用户设备中；
4、金属外壳，屏蔽性好，抗干扰能力更强；
5、通过计算机或AT指令灵活方便地设置频率、信道速率、接口速率/校验方式等各项参数；
6、具有收发指示灯，安装调试方便，工作状态清晰；
7、提供话音通道，可选配手持通话器配件，直接对讲，方便现场安装和功能扩展。
8、工业级产品设计，工作温度范围-40 — +70℃。
9、多种可选的通讯接口：RS-232、TTL、 RS-485；
10、数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；
11、收发一体，半双工工作模式；
12、天线阻抗：50Ω（标配为SMA，可定制）；
应用领域
1、 水、电、气等无线抄表系统
2、 楼宇自动化、安防、机房设备无线监控、门禁系统
3、 无线呼叫系统
4、 现场管理、车站调度
5、 报警系统

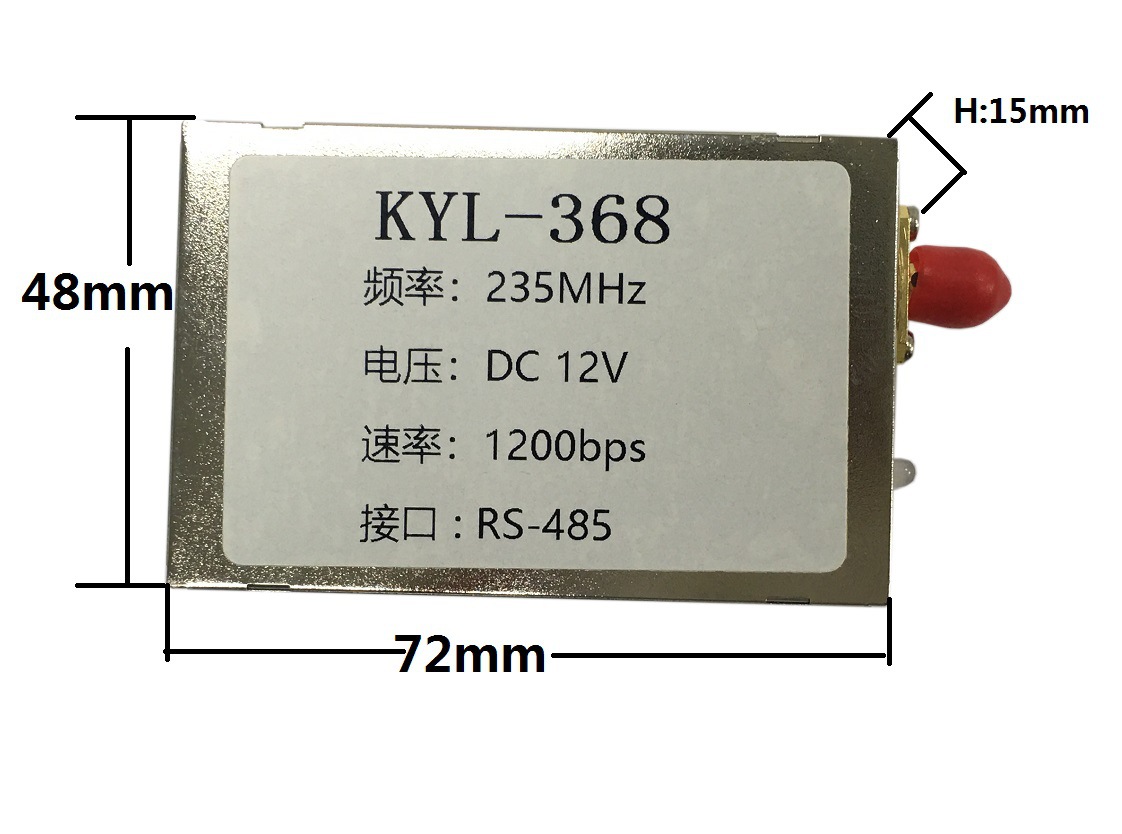

产品尺寸图
规格参数 KYL-368规格参数 | 技术指标 | 典型值 | 备注 |
| 供电电源 | 12v | 5-12v |
| 载波频率 | 150/223Mhz | 223-235Mhz |
| 输出功率 | 50mW | -- |
| 发射电流 | <300mA | -- |
| 接收电流 | <50mA | -- |
| 休眠电流 | -- | -- |
| 接收灵敏度 | -- | -- |
| -- | -- | |
| 传输距离 | 2KM | 空旷地，天线高度1.5m |
| 外型尺寸 | 72mm×46mm×15mm | 不包括天线接头 |
接口定义 KYL-368接口定义图
|
| 接口名称 | 功能描述 | 电平 | 备注 |
| 1 | VCC | 电源输入直流 | 12 V
| 标配为12V（7.5至15V均能正常工作），可提供5V供电，定货也需说明。 |
| 2 |
|
|
|
|
| 3 | GND | 电源地
|
|
|
| 4 |
|
|
|
|
| 5 | A(TXD) | RS-485 A或TXD of RS-232 |
| RS-485与RS-232只能选其一。 |
| 6 | B(RXD) | RS-485 B 或RXD of RS-232 |
|
|
| 7 | PTT | 发送控制 | TTL | 低电平有效 |
| 8 | MIC | 音频输入 |
| 推荐使用阻抗1K-2K,灵敏度为-27dB话筒 |
| 9 | SP | 音频输出 |
| 8欧姆0.5 |
| 10 | SQ | 接收指示 | TTL | 有载波为高电平 |

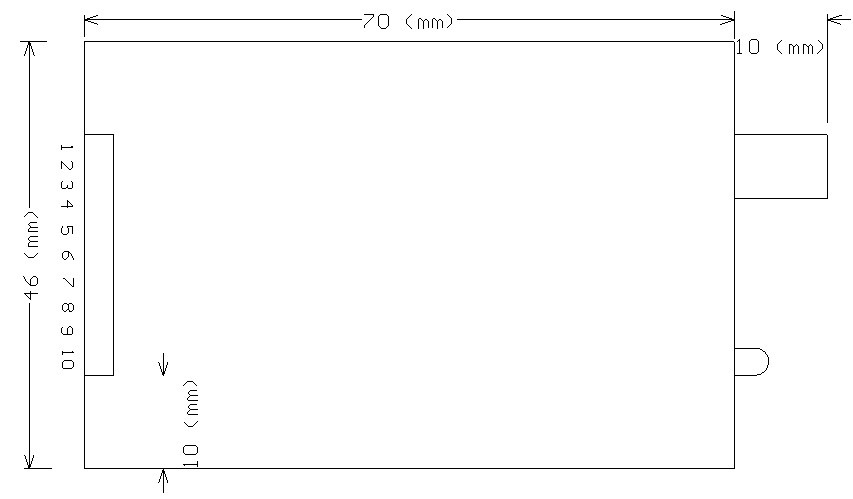

安装尺寸图
详细规格 1.频率范围：VHF/UHF （标配为223-235MHz）
2.频率稳定度：±2.5ppm
3.工作模式：半双工
4.信道间隔：25KHz
5.电源电压：DC 12V（也可根据用户要求定制）
6.传输距离：2km 以上(标配10cm天线，空旷地，天线高度1.5m)
接收机主要技术指标
1. 接收灵敏度：≤0.25μV（12dB信纳比）
2.邻道选择性：≥70dB
3.互调抑制：≥65dB
4.杂散及镜像抑制：≥70dB
5.音频输出功率：0.5W（8Ω，10％失真）
6.接收失真：≤3％
7.接收电流：≤ 50mA
发射机主要技术指标
1.发射输出功率：500mW
2.杂散响应抑制：≥70dB
3.调制频偏：≤5KHz
4.调制失真：≤3％
5.调制灵敏度：5mV
6.发射电流: ≤300mA
包装配件
1、标准配件
1、KYL-368无线传输模块一只。
2、10pin 扁平联接线一条。
3、鞭状天线一支（约10cm）
2、可选配件
1、 RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）
2、 USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）
3、 数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）
4、 可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）
5、 通话手柄，内含话筒和扬声器，可真接对讲。

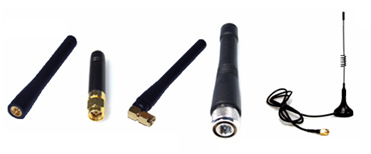

图：可选配件
