品牌：同步天下
电源电压：220V
功耗：30W
起订：1台
供应：1000台
发货：10天内
| 电源电压 | 220V |
|---|---|
| 功耗 | 30W |
| 结构型式 | 台式 |
| 电源方式 | 交流电 |
| 品牌 | 同步天下 |
| 型号 | SYN5612型时间间隔发生器 |
| 加工定制 | 是 |

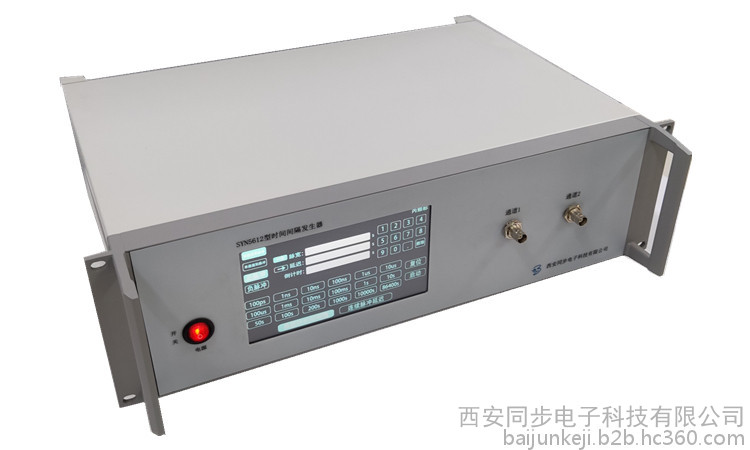

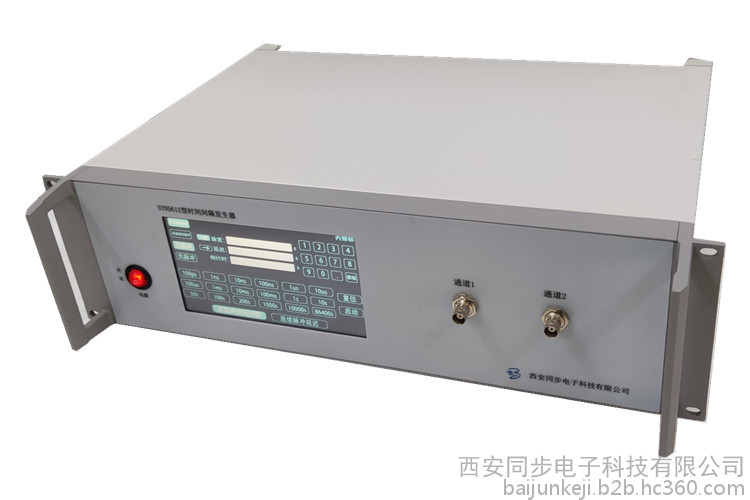

SYN5612型时间间隔发生器
产品概述
SYN5612型时间间隔发生器是一款完全按照《JJG 723-2008时间间隔发生器检定规程》研发生产的高精度时间合成器，时间分辨率高达100ps，延迟时间从0到100000s。该时间间隔发生器以高精度恒温晶振OCXO的震荡周期为标准，利用数字合成技术，采用LCD大触摸屏设计，有逻辑正向脉冲和反向脉冲，自动切换内外频标，产生可设置的连续脉冲周期、连续脉冲宽度、单脉冲宽度、延迟时间、单通道双脉冲时间间隔、双通道单脉冲时间间隔等多种时间间隔信号。该仪器广泛应用于导航、通讯等各种时间控制系统，在检定时间测量仪器时可作为标准源。
产品功能
1) 输出正负脉冲，连续脉冲，单次脉冲；
2) 输出单通道，双通道，单脉冲，双脉冲；
3) 内外频标相互切换；
4) 大触摸屏进行实时显示；
5) 通过串口可以进行直接设置。
产品特点
a) 延迟时间超宽，从0～100000s；
b) 时间分辨率高达100ps；
c) 稳定性好，性能可靠。
典型应用
1) 各计量校准部门及科研院所等；
2) 纳米技术研究人员、研究和教育机构、半导体与射频器件设计与开发部门；
3) 用于材料和器件的特性分析。
技术指标
| 输出信号 | 通道数 | 2路，BNC接口 |
| 阻抗 | 50Ω | |
| 脉冲极性 | 正脉冲/负脉冲 | |
| 时间最小分辨率 | 100ps | |
| 连续脉冲周期 | 范围T0：10ns～99 999.999 999 990s（5ns步进） 准确度：优于±（内外频标准确度×T0＋500ps） | |
| 连续脉冲宽度 | 范围T0：5ns～99 999.999 999 995s （5ns步进） 准确度：优于±（内外频标准确度×T0＋2ns） | |
| 单脉冲宽度 | ||
| 延迟时间 | 范围T0:0～99 999.999 999 999 9s （100ps步进） 准确度：优于±（内外频标准确度×T0＋500ps） | |
| 单通道双脉冲 | 范围T0:10ns～99 999.999 999 999 9s （100ps步进） 准确度：优于±（内外频标准确度×T0＋500ps） | |
| 双通道单脉冲 | 范围T0:0～99 999.999 999 999 9s （100ps步进） 准确度：优于±（内外频标准确度×T0＋500ps） | |
| 边沿 | 上升沿≤5ns，下降沿≤5ns（50Ω负载典型值2ns） | |
| 脉冲幅度 | 5VTTL电平，低电平≤0.5V，高电平≥4.5V（高阻抗） | |
| RS232C串口 | 1路RS232C物理接口DB9 | |
| 内置晶振指标 | 频率 | 10MHz |
| 开机特性 | ≤1E-8 | |
| 日频率波动 | ≤5E-9 | |
| 老化率 | ≤5E-10/日，≤5E-8/年 | |
| 秒稳定度 | ≤3E-11/s | |
| 频率复现性 | ≤1E-8 | |
| 频率准确度 | ≤3E-8（出厂设置频率偏差） | |
| 预热时间 | 30分钟 | |
| 输入信号 | 外参考 | 1路10MHz正弦 电平5dBm~13dBm |
| 环境特性 | 工作温度 | 0℃～＋50℃ |
| 相对湿度 | ≤90%（40℃） | |
| 存储温度 | -30℃～＋70℃ | |
| 供电电源 | 交流 220V±10%， 50Hz±5%，功率小于10W | |
| 重量 | 约5Kg | |
| 机箱尺寸 | 3U，19″标准机箱（上机架）482mm（宽）x300（深）x150mm（高） | |
| 选件 | 扩展输出路数，定制宽温度范围的产品，根据客户要求定做类似产品。 | |
