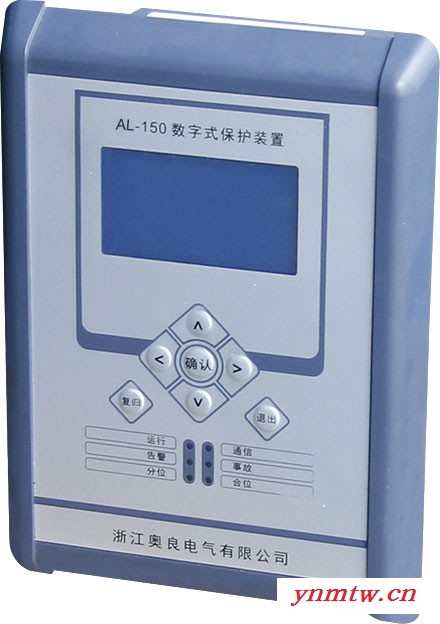

继电器及保护 AL-150通用数字综合保护装置 多功能一体机

继电保护 保护装置 微机保护 微机综保 综合保护装置 一体机

AL-150 系列数字式通用保护装置适用于 10kV 以下电压等级变电站、发电厂等，用于配电的进出线路保护、变压器保护及 PT 监测等。可集中组屏，也可在开关柜**地安装，全面支持变配电所综合自动化系统。

保护功能

◇电流速断保护

◇限时电流速断保护

◇反时限电流保护

◇ 过电流保护

◇低电压保护

◇失压保护

◇过电压保护

◇零序过电流保护

◇零序过电压保护

◇重瓦斯保护

◇轻瓦斯告警

◇超温保护

◇高温告警

◇备用跳闸

◇备用告警

输入输出功能

◇ 8 路外部开关量输入

◇ 4 路开关量输出

◇ 8 路交流模拟量输入

通讯功能

◇标准 RS485 通讯接口

◇ ModelBus 通讯协议

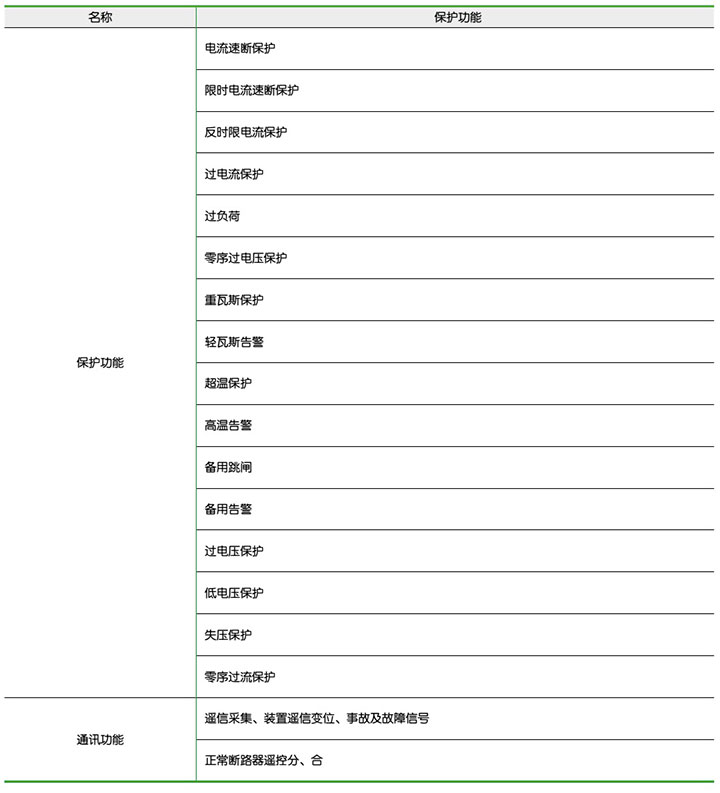

AL-150 系列综合保护装置功能配置

等待上传

AL-150 通用型保护装置背板端子图

AL-150 原理接线图

AL-150A 通用型保护装置背板端子图

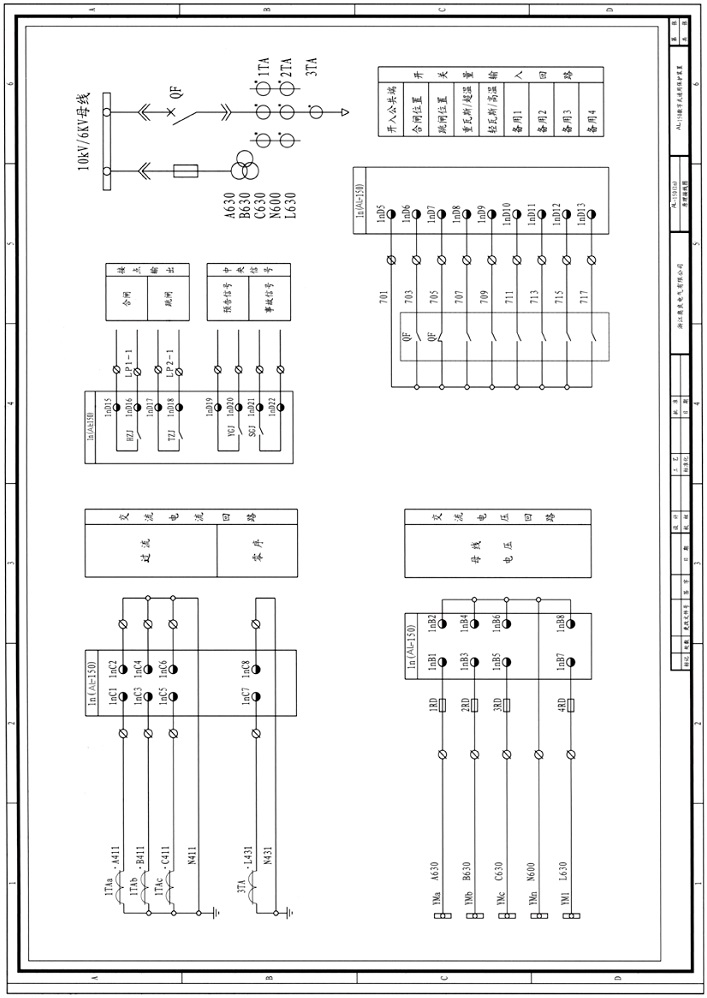

AL-150A 原理接线图
