产地：南京
用途：电力
起订：100台
供应：10000台
发货：15天内
| 产地 | 南京 |
|---|---|
| 用途 | 电力 |
| 种类 | 过流保护器 |
| 品牌 | 国电南自 |
| 型号 | PSP641UX |
| 加工定制 | 否 |
| 质量认证 | ISO9001-2000 |
PSP 641UX 备用电源自投装置技术说明书
1 概述
1.1 适用范围
PSP 641UX 备用电源自投装置是以典型电源自投方式为基本配置，同时集成了各种测量和控制功能的多功能装置，适用于各电压等级的变电站自动化系统。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
| 1.2 备投及保护功能配置 | |||
| 序号 | 保护功能 | 备注 | |
| 1 | 7 种典型备用电源自投方式 |
| |
| 2 | 过负荷联切 |
| |
| 3 | 二段式复压闭锁母联过流保护 |
| |
| 4 | 一段式零序过流保护 |
| |
| 5 | 充电保护 |
| |
| 6 | TV 断线判别 |
| |
| 1.3 测控功能配置 | |||
| 序号 | 测控功能 | 备注 | |
| 1 | 电流、电压、功率、功率因数等测量量 | ? | |
| 2 | 2 路 4-20mA 电流环输出 | 可选装 | |
| 3 | 20 路外部开关量输入遥信采集 | ? | |
| 4 | 断路器位置、手动分闸及事故遥信 | ? | |
| 5 | 断路器遥控分合 | ? | |
| 6 | GPS 对时 | ? | |

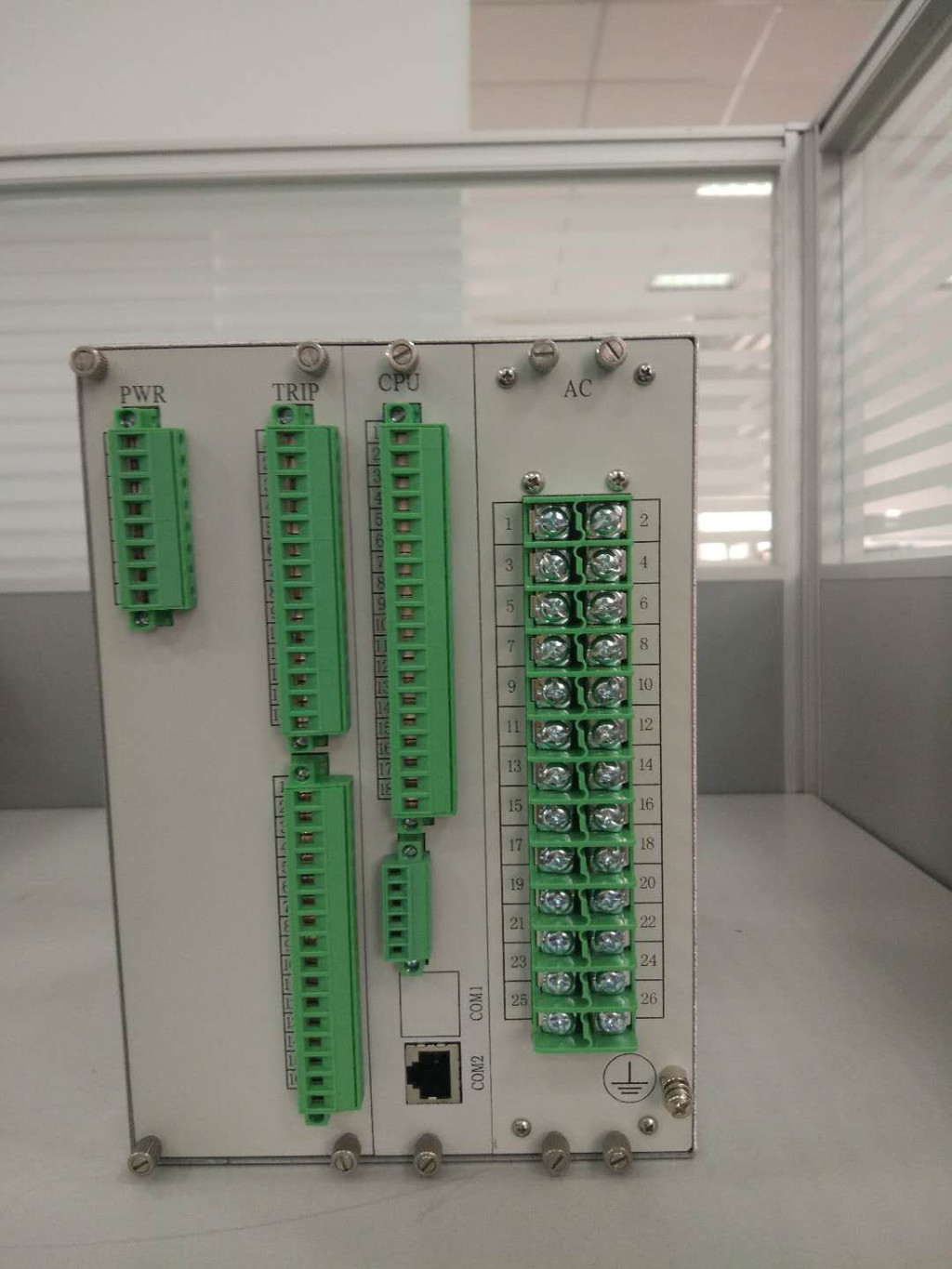

| 1.4 装置硬件说明 | |||
| 序号 | 模件名称 | 模件版本 | 备注 |
| 1 | 交流模件 | E03-AC.X-A-07 | 1A,5 保护电流,3 测量电流,6 电压 |
| 2 |
| E03-AC.X-A-08 | 5A,5 保护电流,3 测量电流,6 电压 |
| 3 | CPU 模件 | E03-CPU.X-A-05 | 110V,双以太网(电),15 交流通道,32M |
| 4 |
| E03-CPU.X-A-06 | 220V,双以太网(电),15 交流通道,32M |
| 5 |
| E03-CPU.X-A-07 | 110V,单以太网(电),双 RS485,15 交流通道,32M |
| 6 |
| E03-CPU.X-A-08 | 220V,单以太网(电),双 RS485,15 交流通道,32M |
| 7 | 面板模件 | E03-PNL.X-A-01 | ? |
| 8 | TRIP 模件 | E03-TRIP.X-A-03 | 110V,X3(8-9)常开,X3(8-10)常闭,X3(11-12)常开,闭锁备投,有防跳 |
| 9 |
| E03-TRIP.X-A-04 | 220V,X3(8-9)常开,X3(8-10)常闭,X3(11-12)常开,闭锁备投,有防跳 |
| 10 |
| E03-TRIP.X-B-02 | AC220V,CKJ2 瞬动常开,闭锁备投 |
| 11 | DIO 模件 | E03-DIO.X-A-01 | 110V,6DI,6DO,附板 |
| 12 |
| E03-DIO.X-A-02 | 220V,6DI,6DO,附板 |
| 13 | 电源模件 | E03-PWR.X-A-03 | 110V/220V,18W,5V/2.5A,24VI/0.2A,YF |
| 14 | 母板模件 | E03-MB.X-A | ? |
| 订货编号 | 物料描述 | ||
| Z009900001501 | 备用电源自投装置:PSP641UX(DC110V/1A/双以太网(电) /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001502 | 备用电源自投装置:PSP641UX(DC110V/5A/双以太网(电) /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001503 | 备用电源自投装置:PSP641UX(DC220V/1A/双以太网(电) /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001504 | 备用电源自投装置:PSP641UX(DC220V/5A/双以太网(电) /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001505 | 备用电源自投装置:PSP641UX(DC110V/1A/单以太网(电)+双485 /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001506 | 备用电源自投装置:PSP641UX(DC110V/5A/单以太网(电)+双485 /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001507 | 备用电源自投装置:PSP641UX(DC220V/1A/单以太网(电)+双485 /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001508 | 备用电源自投装置:PSP641UX(DC220V/5A/单以太网(电)+双485 /15路采样/8I60SS/直流操作回路/自适应/50hz/中文) | ||
| Z009900001509 | 备用电源自投装置:PSP641UX(AC220V/1A/单以太网(电)+双485 /15路采样/8I60SS/交流操作回路/自适应/50hz/中文) | ||
| Z009900001510 | 备用电源自投装置:PSP641UX(AC220V/5A/单以太网(电)+双485 /15路采样/8I60SS/交流操作回路/自适应/50hz/中文) | ||
| Z009900001511 | 备用电源自投装置:PSP641UX(AC220V/1A/双以太网(电) /15路采样/8I60SS/交流操作回路/自适应/50hz/中文) | ||
| Z009900001512 | 备用电源自投装置:PSP641UX(AC220V/5A/双以太网(电) /15路采样/8I60SS/交流操作回路/自适应/50hz/中文) | ||
订货须知或订货时应提供的技术参数要求
电源电压值：220V或110V
额定电压：100/根号3V,100V
交流电流：5A或1A
额定频率：50HZ
a产品型号、名称、订货数量
b交流电流、电压、频率额定值
c直流电压额定值
d特殊的功能要求
